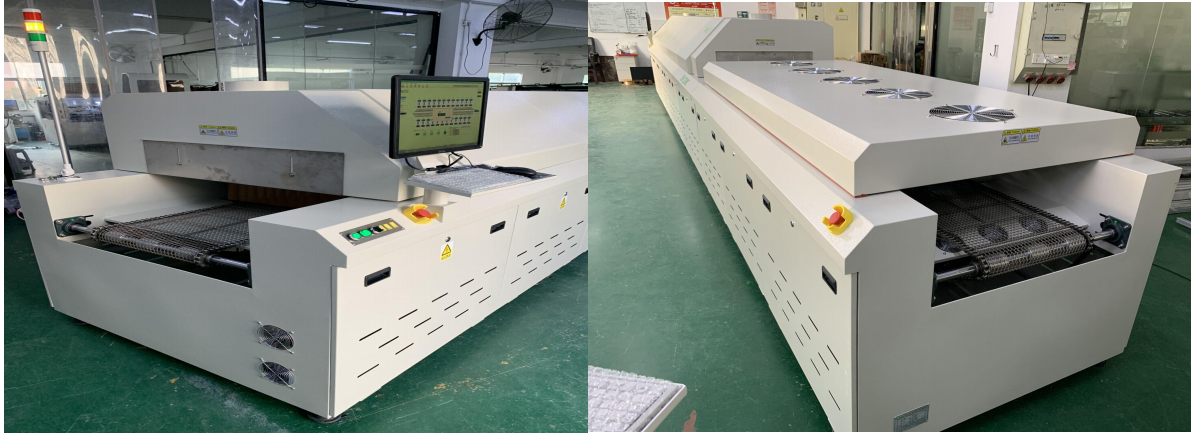

大型12 溫區無鉛回流焊機EW-1230MC(散熱器焊接專用爐)點擊次數：
發布時間：2022-08-12 21:26:36 |
|---|
.png)
| 型號 /Model | EW-1230MC | |
| 加熱部分參數 /Heating part parameter | ||
| 加熱區數量 /Heating zone | 上 12/ 下 12 | |
| 加熱區長度 /Heating length | 5000mm | |
| 冷卻區數量 /Cooling zone | 外置 3 個冷卻區 | |
| 送輸部分參數 /Conveyor parameter | ||
| 散熱器最大寬度 /Max.width of PCB | 標準寬度 500mm（可以根據客戶要求訂做） | |
| 運輸導軌調寬範圍 /Rail adjust range | 50－500mm（可以根據客戶要求訂做） | |
| 運輸方向 /Conveyor direction | L→R （ R→L.option ） | |
| 運輸導軌固定方式 /Conveyor rail fixed | 前端或後端 /Front or rear | |
| 傳輸帶高度 /Height of conveyor | 900±20mm (客戶提供） | |
| 傳送方式 /Transport system | 人字網傳動 | |
| 運輸帶速度 /Conveyor speed | 0-2000mm/min | |
| 控製部分參數 /Controlling parameter | ||
| 電源 /Power supply | AC 5 線 3 相 380V 50/60Hz （以技術協議為準） | |
| 啟動功率 /Power of start up | 96KW | |
| 正常工作消耗功率 /Power of consumption of operation | Approx.30KW （根據產品吸熱量功率會有所不同） | |
| 升溫時間 /Warm-up time | 約 20-25min | |
| 溫度控製範圍 /Range of temperature control | 室溫－400℃/Room Temperature-400℃ | |
| 溫度控製方式 /Temperature control | 西門子 PLC 溫控模塊閉環控製， SSR 驅動 | |
| 溫度控製精度 /Precision of temperature control | ± 1℃ | |
| PCB 板溫度分布偏差 /Temperature distributing error | ± 5℃ | |
| 整機控製方式 /Control fashion | 西門子 PLC+工業電腦（工業級控製設備，穩定、可靠） | |
| 異常警報 /Trouble alarm | 溫度異常（恒溫後超高溫或超低溫） | |
| 掉板警報 /Board drop alarm | 選配項 /Option | |
| 機體參數 /Machine size&weight | ||
| 重量 /Weight | Approx.3000kg | |
| 外型尺寸（ L×W×H ） Dimension(mm) | 6400（未含冷卻區尺寸）×1350×1570 | |
| 技術項目 | ||
| 散熱器尺寸焊接尺寸 | 500mm | |
| 散熱器焊接高度 | 上 220mm（高度根據客戶要求確定） | |
| 加熱特性 | ||
| 加熱 ZONE 數 | 上 12 下 12 | |
| 冷卻區數 | 外置 3 個冷卻區 | |
| 升溫時間 | 從常溫到溫度平衡的開始時間：約 20-25min | |
| 溫度曲線轉換時間 | ＜15min（溫度調整幅差值＜100℃） |
|
| 加熱區溫度控製精度 | ±1℃ | |
| 基板內溫度偏差 | ±2-5℃ | |
| 空載→滿載（或道向）熱平衡回複時間 | ≤25 秒 | |
| 溫區獨立關閉功能 | 各個獨立控溫區均可在電腦上獨立關閉，當下層溫區運風及發熱全部關閉時，可在 PCB 的正反兩麵產生最大溫差值 | |
| 加熱部件 | ||
| 熱風馬達 | 進口台灣高溫長軸馬達，轉速 2800rpm | |
| 加熱元件 | 特製長壽命繞線式發熱管，熱效率及靈敏度高，熱慣性小 | |
| 風道結構 | 高效加速風道，提供充足的循環風量 | |
| 抽風係統 | 強製抽風裝置，確保助焊劑蒸氣不外泄 | |
| 傳動部件 | ||
| CV 速度設定最小單位範圍 | 最小單位 0.01m/min,0-2m/min | |
| CV 速度偏差範圍 | 電腦閉環控製±2%以內 | |
| 鏈條張緊裝置 | ||
| 運輸馬達 | 400W 傳輸馬達+台達變頻器變頻調速 | |
| 鏈條潤滑方式 | ||
| 導軌方式 | ||
| 網帶配置 | 500mm 寬，6 分鏈條+1.8mm 絲徑人字型網+直徑 8mm 不鏽鋼圓之 ，采用全不鏽鋼 304 | |
| 機體結構 | ||
| 機架結構 | 整體框架焊接結構，堅固耐用,爐膽采用不鏽鋼 304 製作（厚度 3.0MM），發熱部分抽插式，維護更換更簡便 | |
| 門結構 | 均（jun1）為可拆卸式結構，提供最大的維護空間 | |
| 上爐體開啟方式 | 雙電動推杆頂升，具自鎖功能，安全可靠（氣缸頂升不安全） | |
| 電器及控製功能 | ||
| 控製主機 | 工業電腦＋西門子 PLC | |
| 控製界麵 | 正版 Windows10 | |
| 設備及人員安全 | 設斷電保護器 | |
| 溫度過高或過低報警功能 | 聲光報警 | |
| 雙溫度傳感器，雙安全控製係統 | 獨立於主控係統外的微電腦監測係統，其有效作用僅限於高溫狀態（如 400℃），當高溫出現時，其自動切斷主電源 | |
| 電器可靠性 | 全進口元件 | |
| 定時加油 | ||
| 三種工作模式 | 係統具有操作，編輯，演示三種工作模式，並具有在線編程功能 | |
| 實時監控並記錄 | 以每日形式生成用戶操作記錄日誌文件 | |
| 機器狀態記錄 | 自動記錄全機每一個溫區及各運轉部件的工作狀態，數據保存一年 | |
| 溫區溫度曲線圖 | 每日生成各溫區的溫度曲線圖文件，用戶可查看分析各溫區溫度走勢 | |
| 生產數據庫 | 係統可生成不同版號的 PCB 生產報表 | |
| 報警列表 | 係統會對所有報警保存成文件，用戶可查看到報警項目及報警時間 | |
| 報警自動冷卻 | 係統將根據報警嚴重程度，並根據曲線作出分析（標配 3 點） | |
| 異常報警方式 | 護內基板運行異常 | |
| 操作異常 | ||
| 電熱器溫度異常 | ||
| 熱風裝置異常 | ||
| 傳送帶速度異常 | ||
| 製冷係統（標置） | ||
| 製冷方式 | 強製風冷 | |
| 助焊劑煙氣回收裝置 | 標配 | |
| 售後服務體製 | ||
| 保修時間 | 注：回流焊及波峰焊的高溫部件壹年免費更換 | |
| 保修時間外 | 不收人工費（外地收機票費），部件按采購價乘 1.2 收取 | |
| 售後服務響應時間 | 深圳地區：3 小時到廠，珠海東莞惠州：5 小時到廠，其他地區（省會 3×24 小時到廠,首班飛機） | |
| 關鍵配件的型號與品牌 | ||
| 運輸馬達、牙箱 | 三相 400W 配牙箱 1：150 東川馬達 | |
| 氣動元件 | AIRTAC | |
| 控製電腦 | 工業電腦，配 Windows10 操作係統 | |
| 控製係統 中間繼電器 |
西門子 PLC＋工業電腦 日本和泉 MY2 MY4 |
|
| 變頻囂 | M 型 台灣台達 1.5KW 3 台 0.4KW 1 台 | |
| 發熱配置 | EW 專利複式發熱體 | |
| 固態繼電器 | 50A 瑞士佳樂 | |
| 空氣開關 | 施耐德 200A | |
| 交流接觸器 | 施耐德 200A | |
| 熱電偶 | 台灣敏楊 | |
| 按鈕開關 | 施耐德 | |
| 整機結構 | 整機采用框架式構造，保證機器的穩固性 | |
| 機器外框鋼板厚度 | 采購 2.0 冷軋板製造，部分采用 2.5 和 3.0 材料 | |
| 主體框架材料 | 采用 100*50 方通製造，部分采用 30*30 方通 | |
| 爐膽材料 | 采用 3.0 不鏽鋼材料，反射罩，多孔板采用 1.5 不鏽鋼材料 | |
| 溫度控製係統 | 采用西門子 PLC+戴爾顯示器+工控電腦 | |
| 開蓋係統 | 采用菲亞特電動推杆 | |
| 爐膽運風係統 | 台灣三越 120W 高溫馬達 | |
| 傳動係統 | 東川 400W 1:120 | |
| 運輸網帶 | 6 分鏈條+1.8mm 絲徑人字型網+直徑 8mm 不鏽鋼圓之 ，采用全不鏽鋼 304 | |
| 斷電單極開關 | 正泰 63A | |
| 發熱部分 | 台展鎳鉻絲發熱管 | |
| 三色燈 | 台邦 LED | |
| 電源 | 台灣明緯 5A 10A |
|
