怎樣操作波峰焊才是最安全呢?

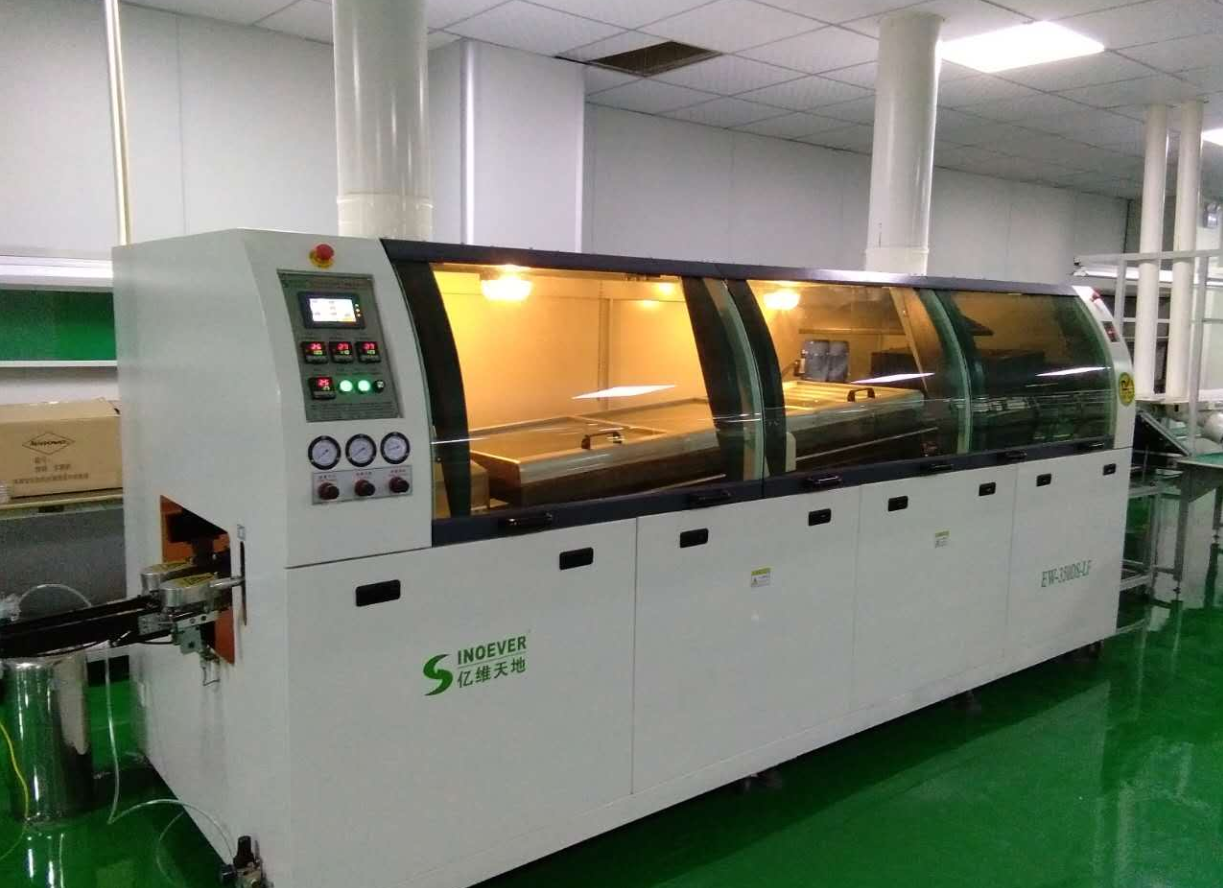

波峰焊接是讓插件板的焊接麵直接與高溫液態錫觸摸抵達焊接意圖,讓高溫液態錫堅持一個斜麵,由特別設備使液態錫構成一道道類似波浪的現象,所以叫“波峰焊”,首要資料是焊錫條。波峰焊機現在大部分都是選用熱輻射辦法進行預熱,波峰焊很常用的預熱辦法有強製熱風對流、電熱板對流、電熱棒加熱及紅外加熱等。
波峰焊接控製過程流程
波峰焊接是讓插件板的焊接麵直接與高溫液態錫觸摸抵達焊接意圖,讓高溫液態錫堅持一個斜麵,由特別設備使液態錫構成一道道類似波浪的現象,所以叫“波峰焊”,首要資料是焊錫條。波峰焊機現在大部分都是選用熱輻射辦法進行預熱,波峰焊很常用的預熱辦法有強製熱風對流、電熱板對流、電熱棒加熱及紅外加熱等。
波峰焊接控製過程流程
1. 波峰焊焊接前預備
檢查待焊 PCB(該 PCB 已經過塗敷貼片膠、SMC/SMD 貼片、膠 固化並完畢 THC 插裝工序)後附元器材插孔的焊接麵以及金手指等部位是否塗好阻焊劑或用耐高溫粘帶貼住,以防波峰後插孔被焊料堵塞。如有較大規範的槽和孔也使用耐高溫粘帶貼住,以防波峰焊時焊錫流到 PCB 的上外表。 將助焊劑接到噴霧器的軟管上。
2. 開波峰焊爐
a. 翻開波峰焊機和排風機電源。
b. 依據 PCB 寬度調整波峰焊機傳送帶(或夾具)的寬度。
3. 設置波峰焊接參數
助焊劑流量:依據助焊劑觸摸 PCB 底麵的狀況承認。使助焊劑 均勻地塗覆到 PCB 的底麵。還可以從 PCB 上的通孔處查詢,應有少數的助焊劑從通孔中向上滲透到通孔麵的焊盤上,但不要滲透到組件體上。
預熱溫度:依據波峰焊機預熱區的實踐狀況設定(PCB上外表溫度般在 90-130℃,大板、厚板、以及貼片元器材較多的 組裝板取上限)
在錫鍋內,因此表頭或液晶顯示的溫度比波峰的實踐溫度高 5-10℃左右)
測波峰高度:調到跨越 PCB 底麵,在 PCB 厚度的 2/3 處。
4. 件波峰焊接並查驗(待全部焊接參數抵達設定值後進行)
a. 把 PCB 輕輕地放在傳送帶(或夾具)上,機器自動進行噴塗助 焊劑、枯燥、預熱、波峰焊、冷卻。
b. 在波峰焊出口處接住 PCB。
c. 按出廠查驗規範。
5. 依據件焊接情況調整波峰焊接參數
6. 接連波峰焊接出產
a. 辦法同件焊接。
b. 在波峰焊出口處接住 PCB,檢查後將 PCB 裝入防靜電周轉箱 送修板後附工序。
c. 接連焊接過程中每塊印製板都應檢查質量,有嚴峻焊接缺點的印製板,應當即重複焊接遍。如重複焊接後還存在問題,應檢查原因、對工藝參數作相應調整後才調持續焊接。
- 查驗規範按照出廠查驗規範
- 注意事項:
a. 回流焊預熱溫度升溫率每秒不跨越 3℃,內部為高溫發熱器材留意燙壞。
b. 過爐的時候,PCB 放置間隔少說為 3cm。
c. 當波峰焊溫度不合格時,當即停止使用,由相關工程部設備員或工程師對波峰焊溫度進行勘察調整後再檢,判定合格後方可持續放入電腦 B 板作業。
d. 技術員每天有必要對波峰焊各溫度設置進行檢查並用溫度表進行實踐丈量,溫度有必要在規定規劃內。
波峰焊接技術條件要求
上述的保證條件,僅僅具有了焊接基礎,要焊接出高質量的印製板,重要的是技術參數的設置,以及使這些技術參數抵達很高的值。使焊點不出現漏焊,虛焊,橋接,針孔,氣泡,裂紋,掛錫,拉尖等現象。設置參數應經過實驗和分析比照,從中找出一組很佳參數並記錄在案,今後再遇到類似的輸入條件時,就可以直接按那組老到的參數設置,不必再去做實驗。 助焊劑流量的控製:經過實驗設置合理的參數,元器材為一般通孔器材,流量為 1.8L/H 篊 傾斜角的控製:傾斜角是波峰頂水平外表與傳送到波峰處印製板之間的夾角,調度規劃嚴峻控製在 6-10 篊。
波峰焊接爐溫與時刻控製
波峰焊接停留時刻是 PCB 上某個焊點從觸摸波麵到離開波麵的時刻。停留 / 焊接時刻的核算辦法是﹕停留 / 焊接時刻=波寬 / 速度。關於不同的波峰焊機,因為其波麵的寬窄不同,有必要調度印製板的傳送速度,使焊接時刻大於 2.5 秒,般可參閱下麵聯絡曲線。在實踐的出產中,往往隻能點評焊點的外觀質量及疵點率,其焊接強度、導電功用怎麽就不得而知了,“虛焊”由此而來。依據篤誠、車兆華《SMT 波峰焊接的工藝研討》,在焊接過程中,焊點金相組織改動經過了以下三個階段的改動:
(1)合金層未無缺生成,僅是種半附著性結合,強度很低,導電性差;
(2)合金層無缺生成, 焊點強度高,電導性好;
(3)合金層集結、粗化,脆性相生成,強度下降,導電性下降。在實踐出產中,我們發現,設定不同的錫鍋溫度及焊接時刻,並沒定適宜的傾斜角,有焊點豐滿、變簿,再焊點豐滿且搭焊點增多直“拉”的現象,因此有必要控製在當產生較多搭焊利拉時,將工藝條件下調搭焊較少且拉,“虛焊”才調大限度的控製。另外,該現象除可用金相結構來說明外,還與“潤濕力”的改動及焊料在不同溫度下的“流動性”有關。
