回流焊工藝技術
電子業的飛速發展，電子產品趨於（yú）小型化，給表麵貼裝技術（shù）帶來新的挑戰，我們都（dōu）知（zhī）道（dào）電子焊接工藝（yì）的水平好（hǎo）壞是直接抉擇電子產品的質量合格與否，怎麽行（háng）進焊接工藝的焊接質量，就需要從多個方麵去（qù）考慮，不但要確保相關設備的正常運作，還要求相關技術人員（yuán），可（kě）以（yǐ）正確把握焊接工藝的焊（hàn）接技術。以下（xià）91视频污版下载天地和您（nín）一起討論回流焊工藝的要（yào）注意哪（nǎ）些（xiē）？
電子業的飛速發（fā）展，電子產品趨於小型（xíng）化，給表麵貼裝技術帶來新的挑戰，我們（men）都知道電子焊接工藝的水平好（hǎo）壞是直接抉（jué）擇電子產品的質量合格與否，怎麽（me）行進焊接工藝的焊接質量，就需（xū）要從多個方麵去考慮，不但要確保（bǎo）相關設備（bèi）的正常運作，還要求相（xiàng）關技術人員，可以正確把握焊（hàn）接工（gōng）藝的焊（hàn）接技術。以下91视频污版下载天地和您一起討論回流焊工藝的要注（zhù）意哪些？
.png)
1、 溫度（dù）曲線的建立

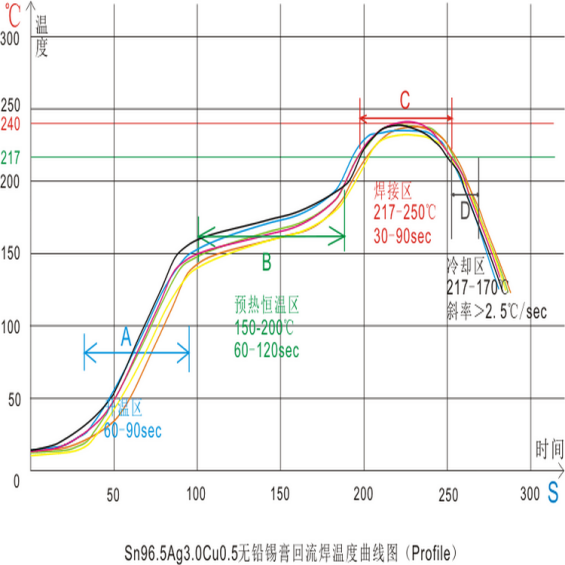

溫度曲線是指SMA經過回流爐時，SMA上某（mǒu）一點的溫度（dù）隨時間改動的曲線。溫度曲線供應了（le）一種直觀（guān）的辦法，來剖（pōu）析某個元件在整個回流焊過程中的溫度狀況。這關於獲得可焊性（xìng），防止（zhǐ）由於超（chāo）溫而對元件構成損壞，以及確保焊（hàn）接質量都有用。溫度曲線選用爐溫查驗儀來查驗，市麵（miàn）上有很多種爐溫查驗儀供使用者（zhě）挑選。
.png)
2、 預熱段
該（gāi）區域的意圖（tú）是把室溫的PCB趕快加熱，以抵達（dá）第（dì）二個特（tè）定政策，但升溫速率（lǜ）要控（kòng）製在恰當規劃以內，假定過快，會發（fā）生熱衝擊，電路板和元件都容易受損;過慢，則溶劑蒸發不充（chōng）沛，影響焊接質量。由於加熱速度較快（kuài），在溫區的後段SMA內的溫差較大。為防止（zhǐ）熱衝擊（jī）對元件的危害，一般速度為4℃/s。可是，一般上升速率設定為（wéi）1-3℃/s。典型的升溫速（sù）率（lǜ）為（wéi）2℃/s。
3、 保溫段
保溫段（duàn）是指溫度從120℃-150℃升到焊膏（gāo）熔點的（de）區（qū）域。其首要意圖（tú）是使SMA內各元件的溫度趨於穩定，盡量減少溫差。在（zài）這個區域裏給予滿（mǎn）足的（de）時間使較大元件的溫度（dù）趕上較小元件，並確保焊膏中的助焊劑得到充沛蒸發。到保溫段（duàn）完畢，焊盤、焊料球及元件引腳上的氧化物被除去，整個電路板的溫度抵達平衡。應留意的是SMA上全部元件在這一段完畢（bì）時應具有一樣的（de）溫度，否則進入到（dào）回流段將會由於各部分溫度不均發生各種不良焊接表象。
4、 回流段
在這一區域裏加熱（rè）器的溫度設置得高（gāo），使（shǐ）組件的溫（wēn）度快速（sù）上升到峰值（zhí）溫度。在回流段其焊接峰值溫度視所用焊膏的不一樣而不一樣，一般引薦為焊膏的熔點溫度加上20-40℃。關於熔點為183℃的63Sn/37Pb焊膏和熔點為179℃的Sn62/Pb36/Ag2焊膏，峰值溫度（dù）一般為210-230℃，再流時間不要過長，以（yǐ）防對SMA構成不良影響。溫度曲線是跨越焊錫熔點的高點掩蓋的麵積小。
5、 冷（lěng）卻段
這（zhè）段中焊膏內的鉛錫粉末現已（yǐ）熔（róng）化並充沛濕潤被聯接表麵（miàn），大（dà）約用（yòng）盡可以快（kuài）的（de）速度來進（jìn）行冷（lěng）卻，這樣將有助於得（dé）到明（míng）亮的焊（hàn）點並有好的外形和低的觸摸角度。緩慢冷卻會致使電（diàn）路板的更多分化而進入錫中，然（rán）後發生昏暗粗糙（cāo）的焊點。在極點的現（xiàn）象下，它能導（dǎo）致沾錫不良和削弱（ruò）焊點結合（hé）力。冷卻段降溫速率（lǜ）一般為3-10℃/s，冷卻到75℃即可。
6、 橋聯
焊接加熱（rè）過程中（zhōng）也會發生焊料塌（tā）邊，這（zhè）個狀況呈現在預熱和主加熱兩種場合，當預熱溫度（dù）在幾十到一百（bǎi）度內，作為焊猜中成（chéng）分之一的溶劑即會下降粘度（dù）而流出，假定其流出的趨勢劇（jù）烈，會一起將焊（hàn）料顆粒（lì）擠出焊（hàn）區外的含金顆粒，在（zài）熔融時如不能返回到焊區（qū）內，也會構成逗留的焊（hàn）料球（qiú）。 除上麵的（de）要素（sù）外（wài），SMD元件端電極是不是平（píng）整超卓，電路線路（lù）板布線（xiàn）規劃與焊區間隔是不是規範，阻焊劑塗敷辦法（fǎ）的挑選和其塗敷精度等都會是構成橋聯的緣由。
7、 立碑（bēi）(曼哈頓表象)
片式元件在（zài）遭受急速加熱狀況下發生的翹立，這是由於急熱使（shǐ）元件兩端存在溫差，電極點（diǎn）一邊的焊料徹底（dǐ）熔（róng）融後（hòu）獲得超卓的濕潤，而另一邊的焊料未徹底熔融而導致濕潤不良，這（zhè）樣促進了元件的翹立。因此，加熱時要從時間要素的角（jiǎo）度考慮（lǜ），使水平方（fāng）向的加熱構成均（jun1）衡的溫度分布，防（fáng）止急熱的發生。 防止元件翹（qiào）立的首要要素有（yǒu）以下幾點：
1.選粘接力強的焊料（liào），焊（hàn）料的打印精度和元件的貼裝精度也需行進;
2.元件的外部電極需求有超卓的濕潤（rùn）性和濕潤穩定性。引薦（jiàn）：溫度40℃以下，濕度70%RH以下，進（jìn）廠元件的使用期不可跨越6個（gè）月（yuè）;
3.選用小的焊區寬度規範，以減少焊料熔融時對元件端部（bù）發（fā）生的表麵張（zhāng）力。其他可恰（qià）當（dāng）減小焊料的打印厚度，如選用100μm;
4.焊接溫（wēn）度處理條件設定也是元件翹立的（de）一個要素。一（yī）般的政策是加熱（rè）要均（jun1）勻，特別在（zài）元件兩聯接端的焊接圓角構成之前，均衡加熱不可呈現動搖。
8、 濕潤不良
濕潤不良是指焊接過程中焊料和電路基板的焊區(銅箔)或SMD的外部電極，經潤澤後不生成相互間的反響層，而構成漏焊或少焊缺點。其間緣由大多是焊區表麵（miàn）遭到汙染或沾上阻焊劑（jì），或是被接合物表麵生成金屬化合物（wù）層而導致的。比如銀的表（biǎo）麵有硫（liú）化物、錫的表麵（miàn）有氧化物都會發生濕潤（rùn）不良。其他焊猜中殘留（liú）的鋁、鋅、鎘等跨（kuà）越0.005%以上時，由於焊（hàn）劑的吸濕作用程度（dù）下降，也可（kě）發生濕潤不良。因此在焊接基板（bǎn）表麵和元件表麵要做好防汙措施。挑選（xuǎn）合適的焊料，並（bìng）設定合理的（de）焊接溫度曲線。
