一 |
結構尺寸 | |
| 基本框架 | 720*720*1000mm | |
| 腔體容積 | 5.5L | |
| 基底最大高度 | 110mm | |
| 觀察窗 | 有 | |
| 重量 | 90KG | |
二 |
真空係統 | |
| 真空泵 | 帶油汙過濾裝置的真空泵 | |
| 真空度水平 | 可至 5Pa | |
| 保真空 | 真空室達到極限真空度後，關閉真空閥一小時後， 真空室真空度≤100Pa | |
| 真空係統配置 |
|
|
| 真空係統測量 | 配兩路數字真空計：
|
|

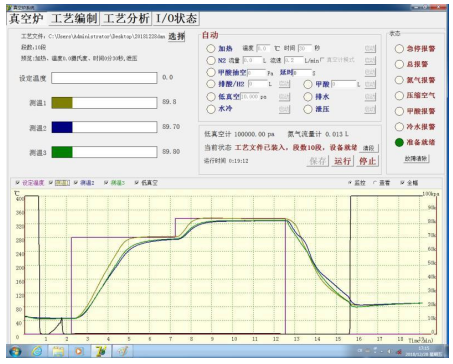

| 真空泵抽速控製 | 真空泵抽速可由上位機軟件進行設置 | |
三 |
氣路係統 | |
| 可用工藝氣體 | N2、N2/ H2(95%/5%)、HCOOH | |
| 第一氣路 | 氮氣/氮氫混合（95%/5%） | |
| 第二氣路 | 甲酸（通過氮氣帶入腔體） | |
四 |
安全等級 | |
| 腔體過壓報警 | 能在腔體過壓時產生報警 | |
| 冷卻水壓報警 | 能在水壓過低時產生報警 | |
| 溫度過溫報警 | 能在溫度超過限定值時產生報警 | |
| 一鍵式切斷加熱部分電源，不影響整機係統工作 | ||
五 |
加熱與冷卻係統 | |
| 加熱板 | 合金加熱平台（合金表麵處理為電鍍硬鉻，不粘錫、 美觀、易清洗） |
|
| 加熱方式 | 石英管輻射加熱，接觸式傳導，升溫速率 150℃/分 鍾 |
|
| 冷卻方式 | 內部設計嵌入式冷卻水管，接觸式冷卻，最高冷卻 速率 100℃/分鍾 |
|
| 材質 | 銅合金，熱傳導率：≥200W/m·℃ | |
| 熱板大小 | 240*210mm | |
| 加熱器件 | 采用真空專用加熱管；由西門子 PLC 模塊采集溫度， 由上位機研華工控製運算 PID 控製； | |
| 工作溫度範圍 | 最高 450℃ | |
| 電力要求 | 380V,50/60HZ 三相，最大 40A | |
| 冷卻管材質 | 冷卻利用熱傳率達近 400 的紫銅管，經電鍍處理而 | |
| 成。可防止冷卻管在反複使用過程中，因高溫原因 被氧化，從而降低其冷卻效果。 |
||
| 冷卻管的分布 | 每根冷卻管經四點固定，加強了冷卻管與加熱平台 的可靠接觸，提高了冷卻效率 |
|
| 冷卻均（jun1）勻性 | 冷卻管分布均勻，每根冷卻管與加熱平台的貼合長度一致，因此進出的冷卻劑溫度差小，從而防止因冷卻劑中進口與出口的距離太長，造成加熱平台的 溫度均勻性差，形成焊接缺陷。 |
|
| 六 | 控製係統 | |
| 控製方式 | 西門子 PLC+工控機 | |
七 |
設備動力 | 冷卻劑: 防凍液或蒸餾水；壓力：0.2～0.4Mpa；冷卻劑流量>100L/min；水箱水容量≥60L；進水溫度≤ 20℃； 氣源：0.4MPa≤氣壓≤0.7MPa； 電源：單相三線製 220V，50Hz，電壓波動範圍：單相 200～230V；頻率波動範圍：50Hz±1HZ；設備消耗功率：約 5KW；接地電阻≤4Ω； |
| 八 | 設備使用手冊 | 乙方提供產品說明書（內含：外購件清單、電路原 理圖、維護、保養、常見故障的判斷及維修手冊） |

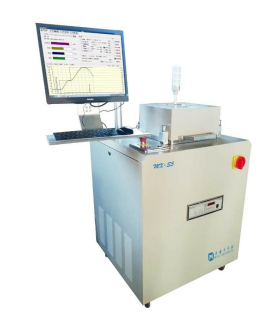

| 主機係統：包括真空腔體、主體架構、控製硬件及軟件、 |
| 氮氣管路：可使用氮氣或者氮氣/氫氣混合作為工藝氣體 |
| 甲酸管路：通過氮氣將甲酸帶入工藝腔體 |
| 水冷管路：對上蓋板、下腔體和加熱板進行冷卻 |
| 水冷機：給設備提供持續的水冷循環供應 |
| 真空泵：帶油霧過濾的真空泵係統 |
| 視頻監視係統：通過觀察窗檢監測焊料融化的過程，輔助工藝優化 |
| 熱電偶：選配三個熱電偶，監測溫度曲線 |
